扁平线共模电感

特性概述

寄生电容更小，EMI高频效果优异

空间利用率高

温升低

高频趋肤效应更好

产品应用：

通讯电源、车载、充电桩、医疗电源、手机快充、超薄TV、光伏、风力发电

资料下载

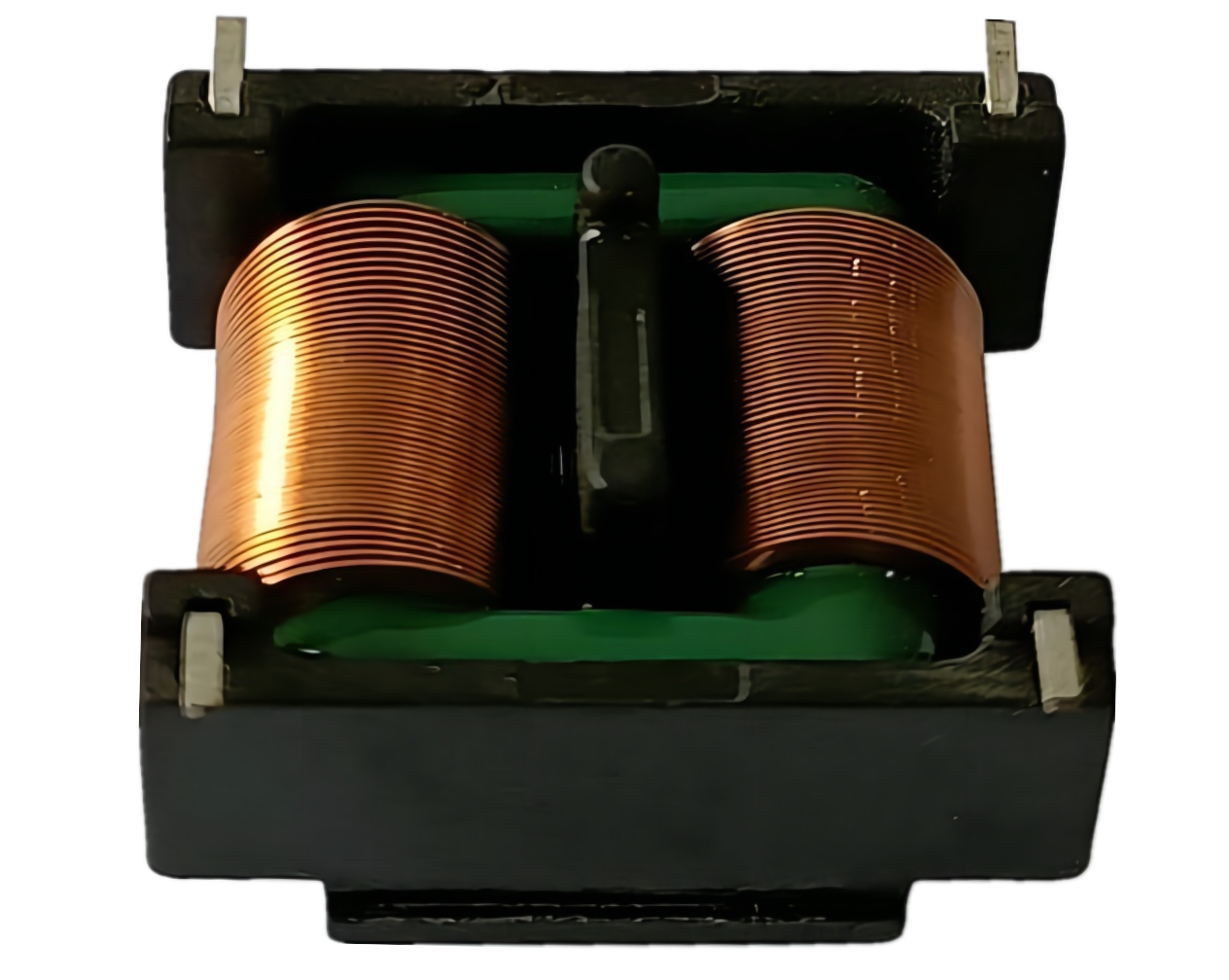

料号: SQ-1212 vertical

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 17.5

宽(mm): 11

高（mm): 17.5

电感值(μH): 7-25

额定电流（A): 0.8-2.2

SQ-1212 vertical

资料下载

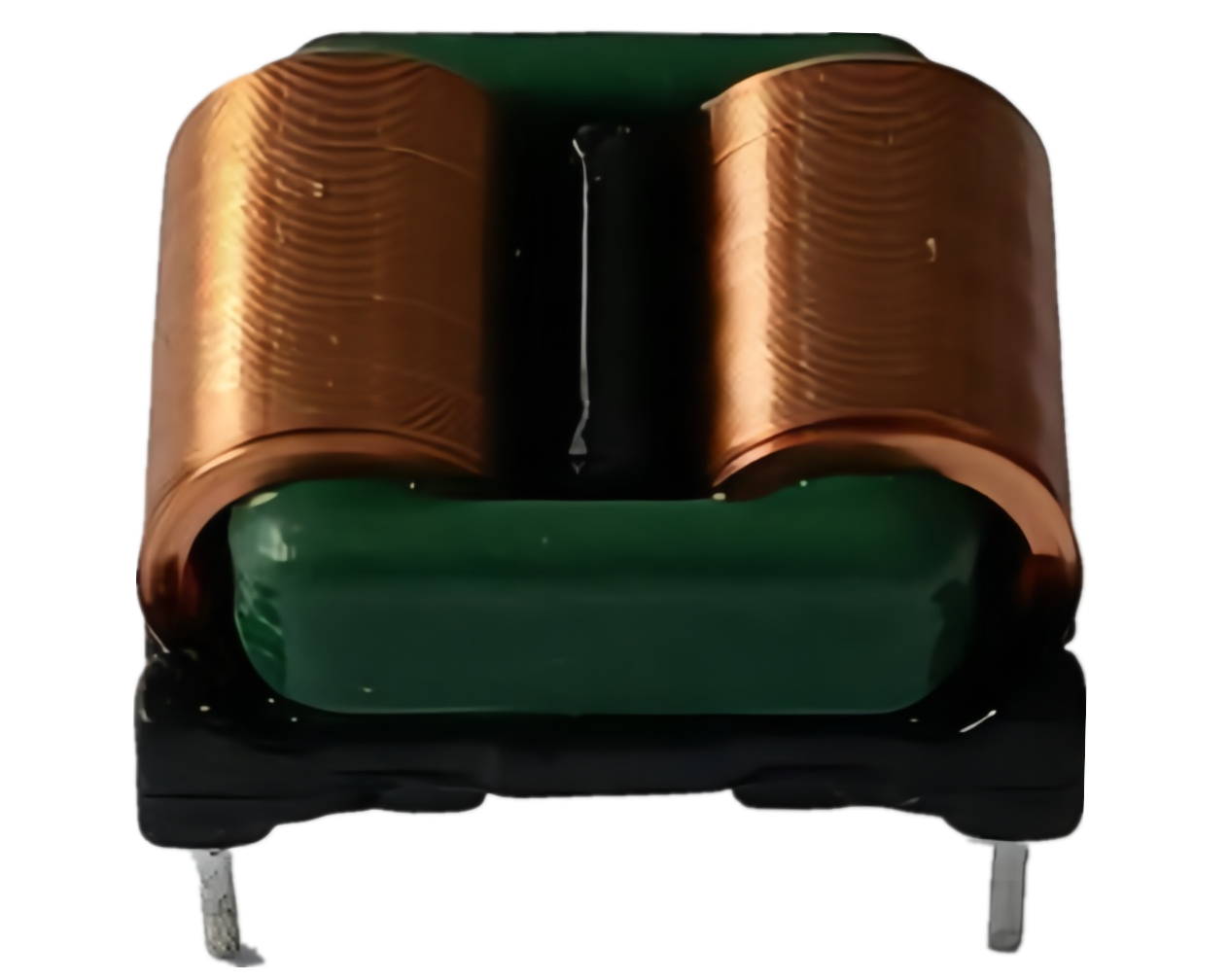

料号: SQ-1212 horizontal

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 16.0

宽(mm): 13

高（mm): 12

电感值(μH): 7-25

额定电流（A): 0.8-2.2

SQ-1212 horizontal

资料下载

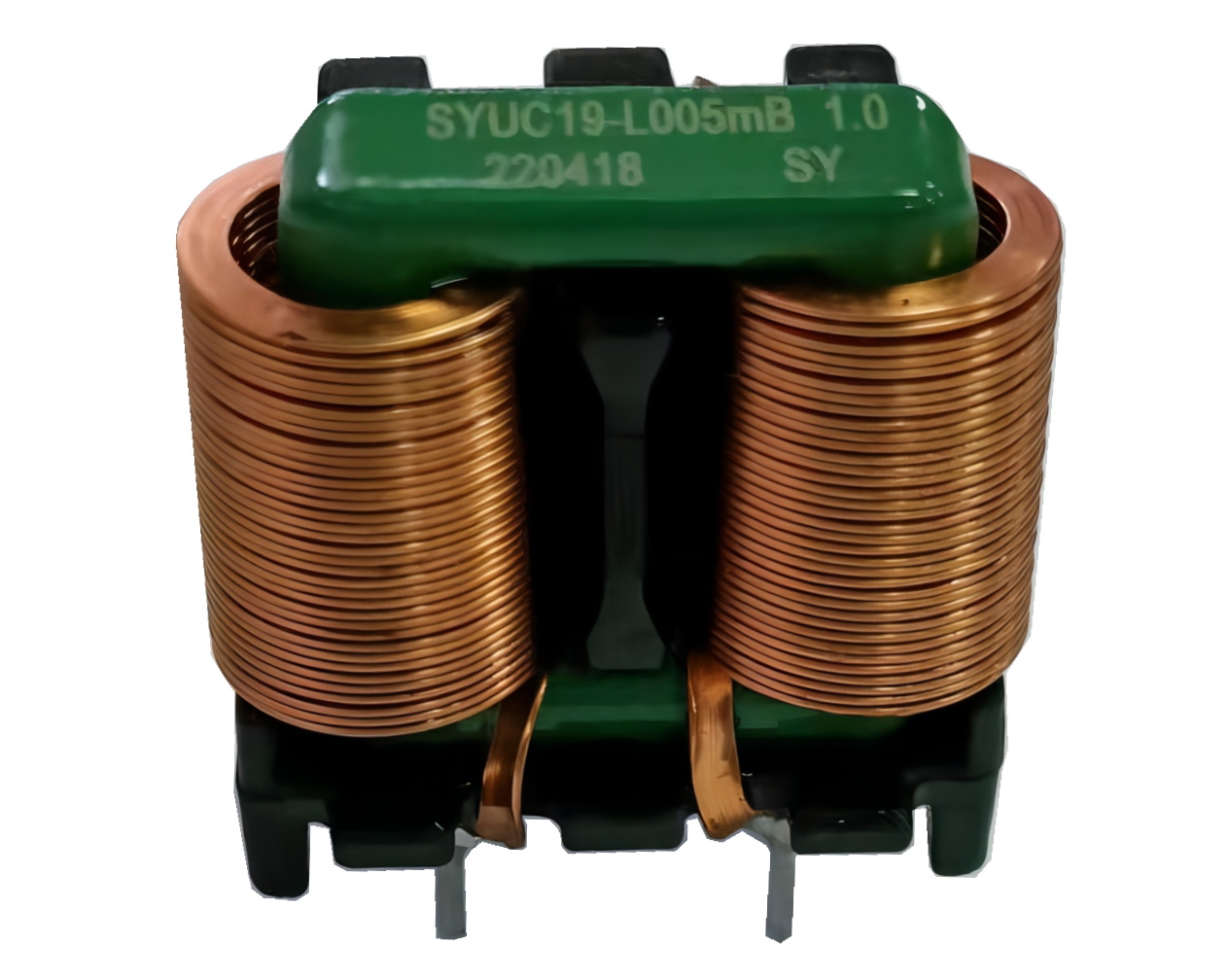

料号: SQ-1515 vertical

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 20.5

宽(mm): 11.5

高（mm): 20.5

电感值(μH): 6-20

额定电流（A): 1.0-3.5

SQ-1515 vertical

资料下载

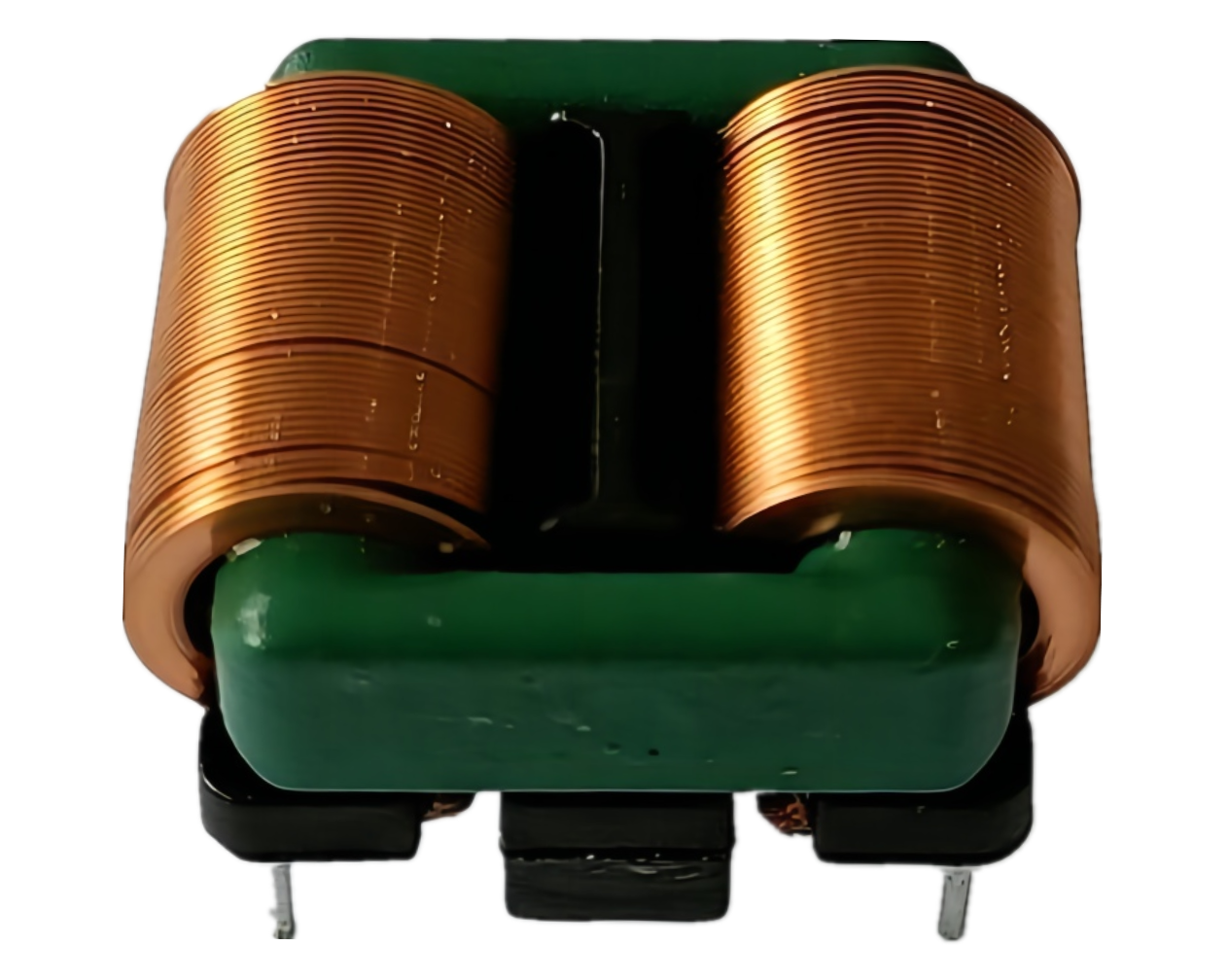

料号: SQ-1515 horizontal-3

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 20.5

宽(mm): 16.5

高（mm): 13

电感值(μH): 6-20

额定电流（A): 1.0-3.5

SQ-1515 horizontal-3

资料下载

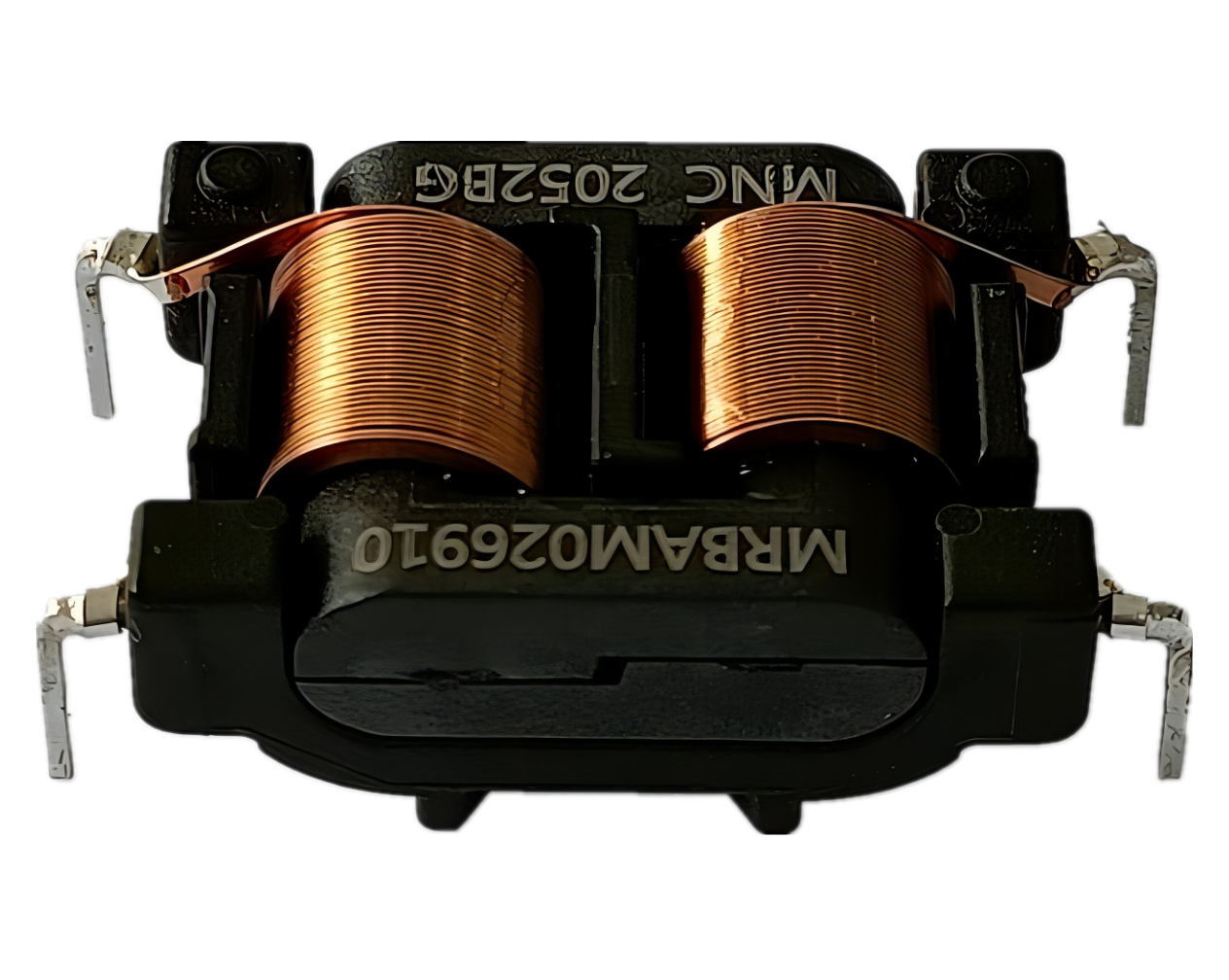

料号: SQ-1515 horizontal-2

应用类型: Common Mode Choke

封装类型: DIP

长(mm): 32.0

宽(mm): 18.0

高（mm): 12.5

电感值(μH): 6-15

额定电流（A): 1.0-2.5

SQ-1515 horizontal-2

资料下载

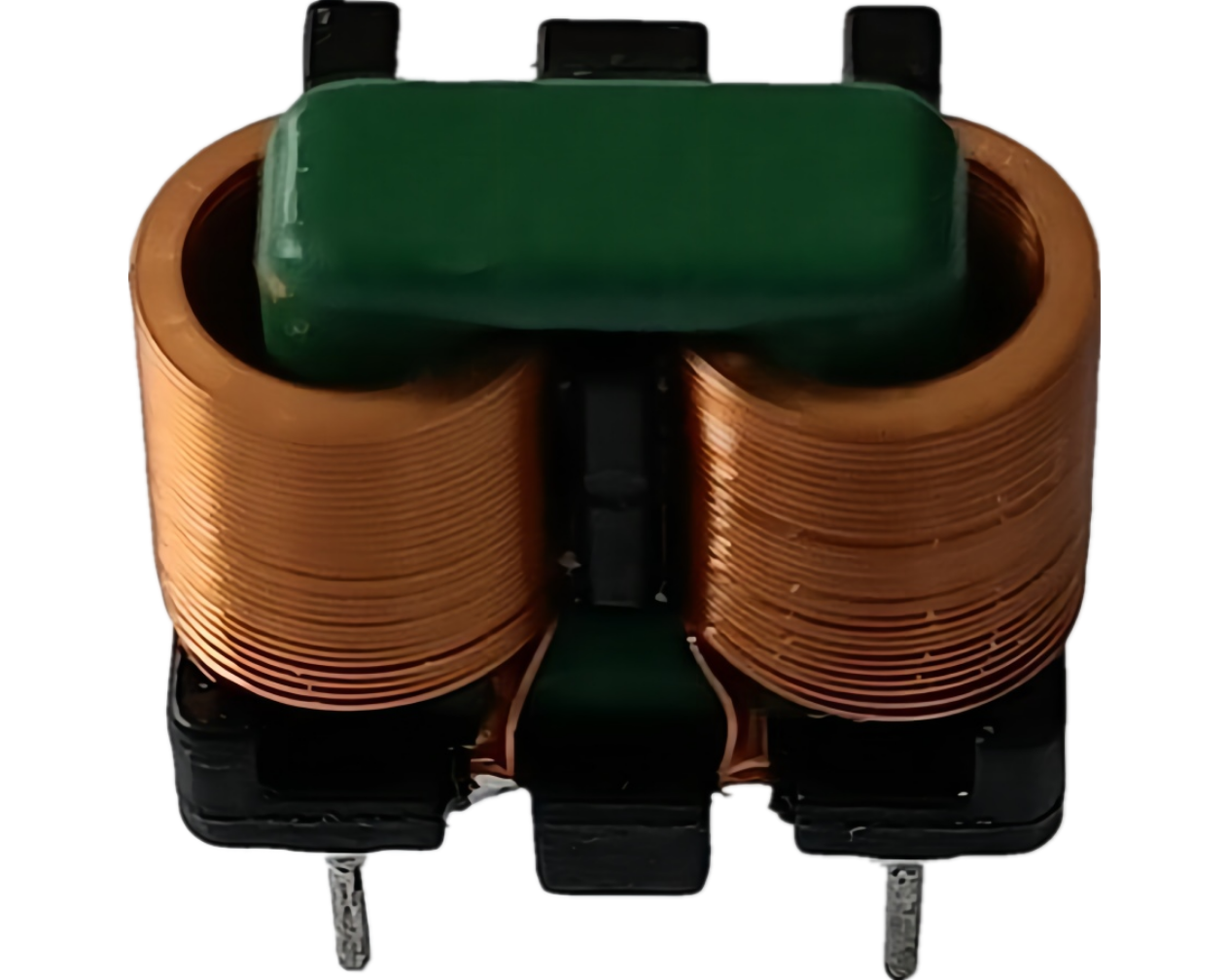

料号: SQ-1515 horizontal-1

应用类型: Common Mode Choke

封装类型: SMT

长(mm): 22.5

宽(mm): 20.0

高（mm): 12

电感值(μH): 6-20

额定电流（A): 1.0-3.5

SQ-1515 horizontal-1

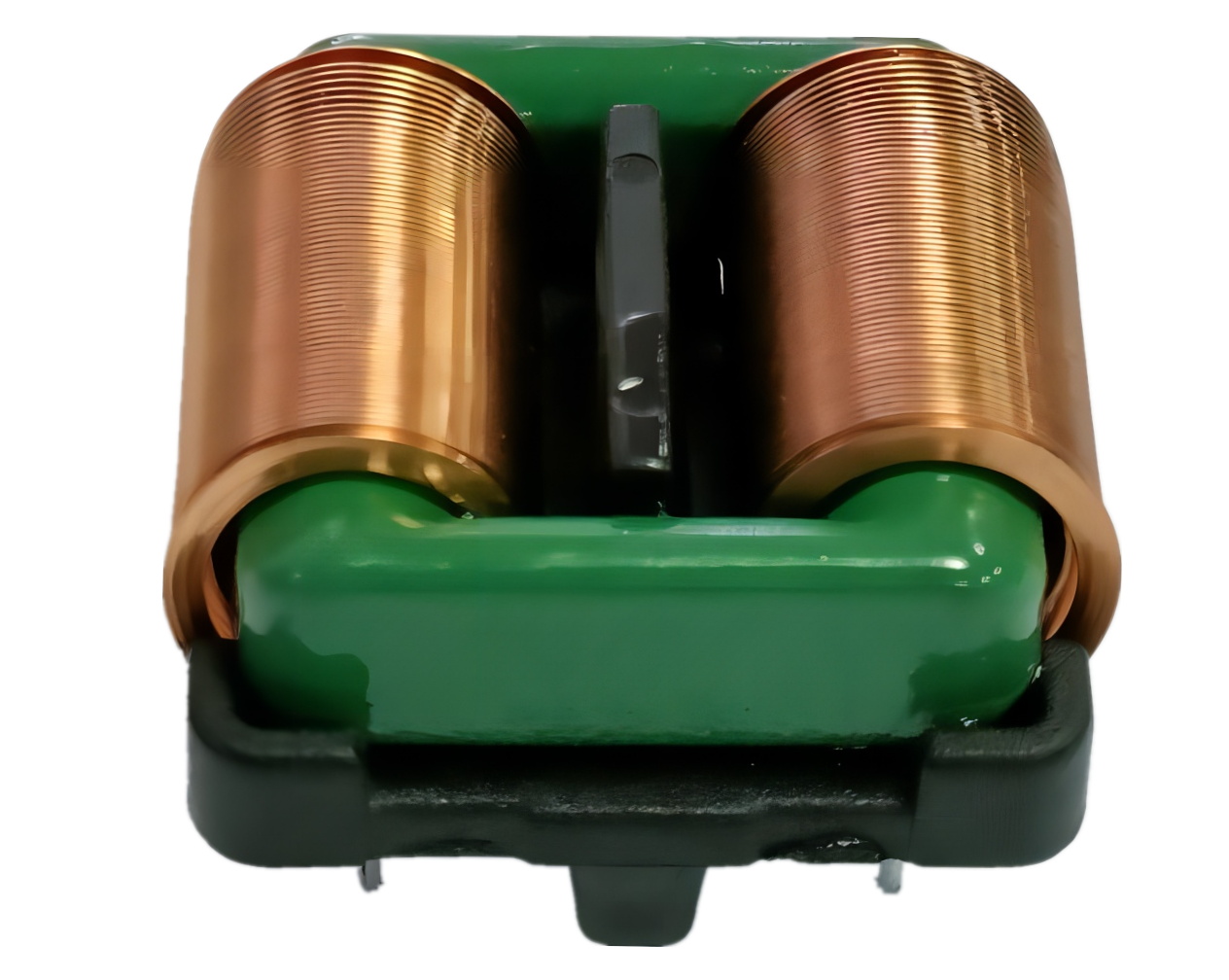

料号: SQ-1918 vertical

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 24.5

宽(mm): 14.0

高（mm): 24.5

电感值(μH): 8-25

额定电流（A): 1.0-5.5

SQ-1918 vertical

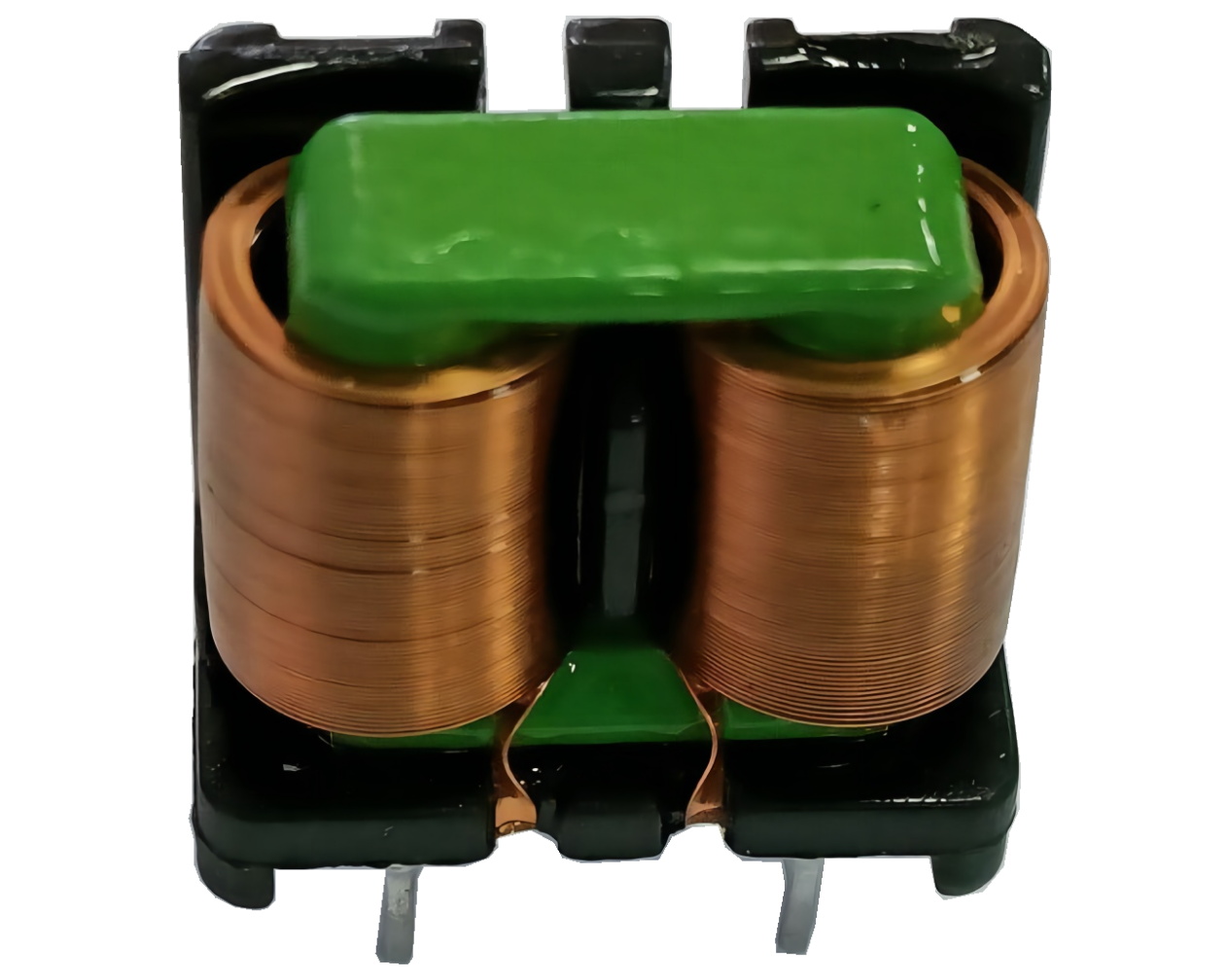

料号: SQ-1918 horizontal

应用类型: Switch Power Supply

封装类型: DIP

长(mm): 22.5

宽(mm): 22.0

高（mm): 13.5

电感值(μH): 8-25

额定电流（A): 1.0-5.5

SQ-1918 horizontal
