功率磁珠

特性概述

体积小，超大电流，高饱和

低电阻，优良的EMI抑制能力

磁屏蔽结构

适合表面贴装

产品应用：

计算机、通信、仪器、工业和医疗等电路

资料下载

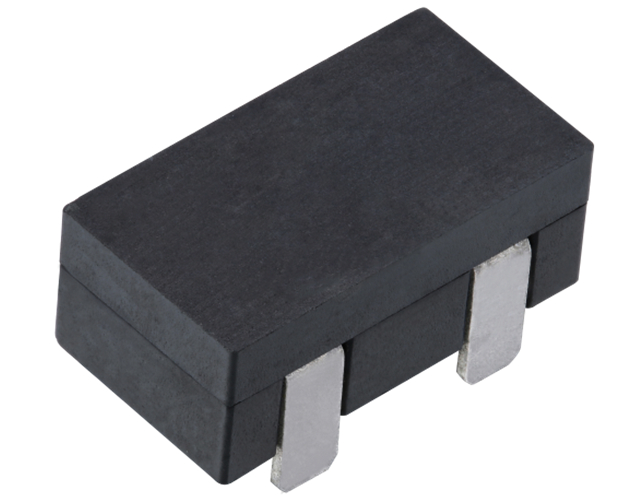

料号: MHB1807SG SERIES

系列名称: MHB1807SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 18.0

宽(mm): 10.0

高（mm): 9.2

电感值(μH): 0.34~0.80

容忍度: ±10%

额定电流（A): 43.0

典型直流电阻(mΩ): 0.50

饱和电流(A): 23.00~59.00

温升电流(A): 43.00

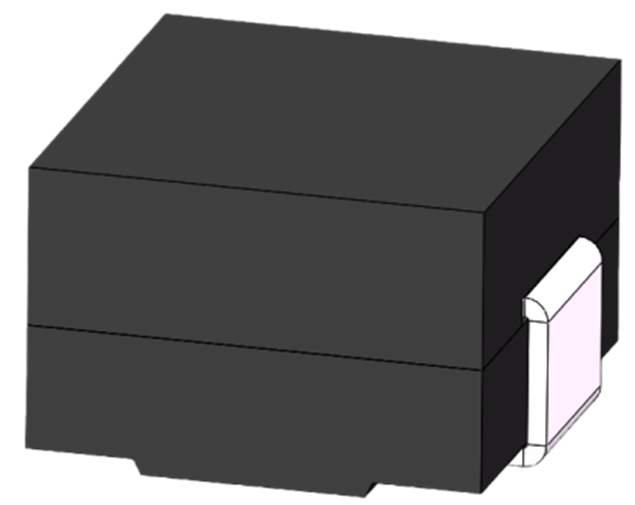

MHB1807SG SERIES

/upload/goods/20210517/202105171342448580.png

资料下载

料号: MHB1308SG SERIES

系列名称: MHB1308SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 13.4

宽(mm): 12.7

高（mm): 8.0

电感值(μH): 0.11~0.44

容忍度: ±10%

额定电流（A): 68.0

典型直流电阻(mΩ): 0.18

饱和电流(A): 37.00~120.00

温升电流(A): 68.00

MHB1308SG SERIES

资料下载

料号: MHB1304SG SERIES

系列名称: MHB1304SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 12.3

宽(mm): 11.5

高（mm): 4.0

电感值(μH): 0.19~0.46

容忍度: ±10%

额定电流（A): 38.0

典型直流电阻(mΩ): 0.50

饱和电流(A): 22.00~70.00

温升电流(A): 38.00

MHB1304SG SERIES

资料下载

料号: MHB1207SG SERIES

系列名称: MHB1207SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 12.0

宽(mm): 12.0

高（mm): 9.2

电感值(μH): 0.3~0.7

容忍度: ±10%

额定电流（A): 36.0

典型直流电阻(mΩ): 0.50

饱和电流(A): 28.00~67.00

温升电流(A): 36.00

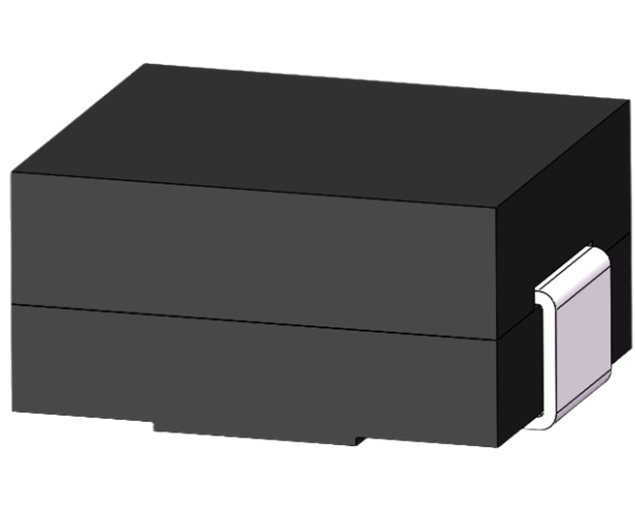

MHB1207SG SERIES

/upload/goods/20210517/202105171345396735.png

资料下载

料号: MHB1206SG SERIES

系列名称: MHB1206SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 12.1

宽(mm): 10.0

高（mm): 6.0

电感值(μH): 0.12~0.365

容忍度: ±10%

额定电流（A): 36.0

典型直流电阻(mΩ): 0.29

饱和电流(A): 30.00~84.00

温升电流(A): 36.00

MHB1206SG SERIES

资料下载

料号: MHB1110SG SERIES

系列名称: MHB1110SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 10.7

宽(mm): 7.5

高（mm): 9.5

电感值(μH): 0.15~0.40

容忍度: ±10%

额定电流（A): 45.0

典型直流电阻(mΩ): 0.23

饱和电流(A): 36.00~90.00

温升电流(A): 45.00

MHB1110SG SERIES

资料下载

料号: MHB1010SG SERIES

系列名称: MHB1010SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 10.4

宽(mm): 10.4

高（mm): 9.2

电感值(μH): 0.19~0.45

容忍度: ±10%

额定电流（A): 40.0

典型直流电阻(mΩ): 0.31

饱和电流(A): 23.00~58.00

温升电流(A): 40.00

MHB1010SG SERIES

资料下载

料号: MHB1005SG SERIES

系列名称: MHB1005SG系列

屏蔽类型: Shielded

封装类型: SMT

长（mm): 10.0

宽(mm): 6.8

高（mm): 5.0

电感值(μH): 0.08~0.25

容忍度: ±10%

额定电流（A): 37.0

典型直流电阻(mΩ): 0.23

饱和电流(A): 25.00~90.00

温升电流(A): 37.00

MHB1005SG SERIES
